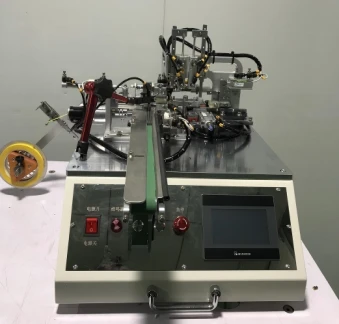

KXL-01B Trawsnewidydd Capio peiriant

Cyflwyniad Peiriant

Swyddogaeth: Mae'r peiriant capio cefn craidd magnetig awtomatig (Model: KXL- 01B) yn ddyfais broffesiynol sydd wedi'i chynllunio ar gyfer cynhyrchion cydymffurfio diogelwch trawsnewidyddion. Mae'n arbenigo mewn prosesu a chynhyrchu pecynnau craidd magnetig gyda thâp allanol, sy'n cynnwys cydnawsedd â creiddiau magnetig EE, EP, ac EFD. Mae'r peiriant hwn yn lleihau costau llafur yn sylweddol ac yn rheoli costau deunydd crai. Gyda-gweithrediad hawdd ei ddefnyddio, mae'n berthnasol yn eang mewn gweithgynhyrchu trawsnewidyddion amledd uchel.

Craidd MagnetigCapingMachine Prif Nodweddion

1. Cynhyrchu: 2.9 eiliad-3.2 y darn

Cydweddoldeb craidd: Yn gydnaws â modelau EE13-EE25, gan alluogi trosi offer ar gyfer gwahanol fathau o beiriannau.

2. Mae deunyddiau crai cydrannau'r peiriant wedi'u crefftio'n fanwl o ddur marw o ansawdd uchel ac yn cael eu platio crôm caled ar gyfer gwydnwch. Mae cydrannau allweddol megis prosesu ffynhonnell aer, actiwadyddion niwmatig, a systemau rheoli niwmatig yn dod o frandiau domestig a rhyngwladol enwog, gan gynnwys "SMC" Japan a "Yadeke" Taiwan.

3. Gweithrediad cyfeillgar i'r defnyddiwr: Mae'r rhyngwyneb peiriant dynol sythweledol yn galluogi addasiadau syml, megis hyd tâp, cylchedd tâp, lleoliad plygu, a hyd cadw tâp, sydd i gyd wedi'u ffurfweddu'n hawdd gyda dull dim -technegol-gwybod-sut. Mae hyn yn lleihau'n sylweddol yr amser sydd ei angen ar gyfer newidiadau i fanylebau ac yn lleihau anhawster hyfforddi gweithwyr, gan ganiatáu i un gweithredwr reoli peiriannau lluosog.

Manyleb dechnegol allweddol:

Maint dyfais	70070050mm
pwysau'r offer	50kg
Cyflenwad pŵer	AC220V 50/60Hz
Defnydd pŵer	800W
pwysedd gwaedu	5-6kg/cm

Nodyn: Mae addasu ar gael ar gyfer manylebau eraill fel sy'n ofynnol gan y gwneuthurwr. Oherwydd uwchraddio technegol, ni fydd unrhyw newidiadau i'r paramedrau uchod yn cael eu hysbysu ar wahân.

Cyfarwyddiadau Panel Gweithredu a Sgrin Gyffwrdd

Dangosir y panel gweithredu isod:

1 2 3 4 5

1 Switsh pŵer 2 Beeper 3 Un cam/switsh awtomatig 4 Cychwyn 5 Stop brys

1. Trowch y switsh i fyny i droi'r pŵer ymlaen, ac i lawr i'w ddiffodd.

2. Mae'r switsh cam sengl yn gweithredu yn y modd â llaw pan gaiff ei wasgu i lawr ac yn y modd awtomatig pan gaiff ei ryddhau.

3. Pan fydd y switsh cam sengl wedi'i osod i'r modd awtomatig, pwyswch y peiriant cychwyn i ddechrau gweithrediad awtomatig.

4. Pwyswch y switsh stopio i atal y peiriant yn rhydd.

5. Pan fydd y switsh ailosod yn cael ei wasgu, mae holl gydrannau'r peiriant yn dychwelyd i'w safleoedd gwreiddiol, ac mae'r system reoli yn ailosod i'w gyflwr cychwynnol.

6. Ar orchymyn stopio brys, bydd y peiriant yn stopio ar unwaith ac yn dychwelyd i'r ddau safle sero a modd segur.

※ Rhybudd Diogelwch!

Cyn gwneud gwaith cynnal a chadw, trowch y pwysedd aer a'r cyflenwad pŵer i ffwrdd yn gyntaf!

Peidiwch â gadael i aelodau gysylltu â rhannau symudol yn ystod gweithrediad peiriant! Osgoi cyffwrdd â mannau wedi'u gwresogi pan fydd yr haearn sodro yn cael ei actifadu!

2. Canllaw Gweithredu Sgrin Gyffwrdd

1. Cliciwch y sgrin i fynd i mewn i'r golwg monitro, sy'n dangos y rhyngwyneb canlynol:

Transformer Caping machine

1). Mae rhes uchaf y sgrin yn dangos y bar opsiynau, lle gallwch ddewis y sgrin i fynd i mewn. I fynd i mewn i'r sgrin â llaw, cliciwch ar leoliad y sgrin â llaw.

2). Mae'r "Gosodiad Cynhyrchu" yn caniatáu ichi ddiffinio'r swm i'w gynhyrchu.

3). "Cyfrif Cynhyrchu" Y swm gwirioneddol a gynhyrchir ar hyn o bryd. Pan fydd "Cynhyrchu'n Cyfrif"

4). Mae'r "Cyflymder Cynhyrchu" yn dangos yr amser sydd ei angen ar y peiriant presennol i gynhyrchu un cynnyrch.

5). Dewiswch 'Galluogi swnyn ymlaen' neu 'Analluogi' i ddewis a ydych am alluogi sain y larwm

6). Dewiswch 'Galluogi Sefydlu Craidd' neu 'Analluogi' i benderfynu a ddylid galluogi'r larwm prinder deunydd cylch magnetig

7). Dewiswch 'Galluogi Tâp Anwytho' neu 'Analluogi' i benderfynu a ddylid galluogi'r larwm i redeg y tâp-allan

8). Mae angen "cymhwysiad gludiog ôl-actifadu" ar gyfer rhai prosesau cynnyrch, lle mai dim ond gludyddion cefn gwaelod ac ochr y craidd magnetig sydd eu hangen.

9). Mae'r "tudalen â llaw" yn rheoli actuators silindr niwmatig unigol y peiriant.

10). "Tudalen Monitro". Arddangos pob pwynt IO ar y peiriant

2. Cliciwch "Manual Page" i ddangos y sgrin ganlynol:

KXL-01B Transformer Caping machine

Pan fydd y switsh "Single/Auto" wedi'i osod i Sengl, mae clicio ar y weithred a ddymunir yn ei actifadu. Mae ail glic yn canslo'r weithred. Er enghraifft, mae clicio ar "Feed Silindr 1" yn actifadu'r silindr bwydo 1, ac mae ail glic yn ei ailosod yn awtomatig.

Pan fydd y switsh "Single/Auto" wedi'i osod i Auto, mae'n actifadu'r modd monitro ar gyfer pob gweithred. Yn benodol, pan fydd gweithred yn cael ei sbarduno, mae lliw cefndir y botwm yn newid o wyrdd i goch.

3. Cliciwch ar y sgrin fonitro i arddangos y ddelwedd isod:

KXL-01B Transformer Caping machine-1

Mae'r dudalen hon at ddibenion cynnal a chadw ac mae'n monitro statws signalau synhwyrydd amrywiol a gweithrediad gweithredu.

Dangosir y gosodiad tâp yn y ffigur isod

Transformer Caping machine-1

Gosodwch y tâp yn ôl lleoliad y clip gosod ar y cylch mewnol, gyda'r ochr gludiog yn wynebu tuag allan. Yna, fel y dangosir yn y ffigur uchod, edafwch y tâp trwy'r gwialen glustogi ac addaswch safle'r stop ymyl i gyd-fynd â lled y tâp

Dull bwydo craidd magnetig

Transformer Caping machine-2

Mae'r gweithredwr â llaw yn mewnosod y craidd magnetig yn y trac cludo gan ddefnyddio gosodiad sugno materol. Mae synhwyrydd canfod craidd magnetig wedi'i leoli 2-4mm i ffwrdd o'r cylch magnetig. Pan fydd y craidd magnetig yn disgyn islaw lefel y synhwyrydd, mae'r peiriant yn stopio'n awtomatig gyda larwm. Ar ôl ail-lenwi'r craidd, caiff y rhyngwyneb larwm ei glirio, ac mae pwyso'r botwm cychwyn yn ailddechrau gweithrediad awtomatig.

Amnewid y llafn a'r pad gludiog

Transformer Caping machine-3

I ddisodli'r llafn neu'r pad gludiog, rhaid i'r peiriant fod mewn cyflwr segur (neu dylid pwyso stop brys). Dyma'r cyflwr gweithredu mwyaf diogel. Tynnwch y sgriwiau gan gadw deiliad y llafn yn y safle saeth, yna tynnwch y deiliad gan ddefnyddio teclyn pigfain neu gefail. Mae dwy sgriw ar ochr y deiliad; mae eu llacio yn caniatáu tynnu'r llafn i'w ailosod. Gellir disodli'r pad gludiog heb lacio'r sgriwiau.

Cynnal a Chadw a Datrys Problemau Cynnal a chadw dyddiol:

1. Glanhewch y fainc waith.

2. Draeniwch y dŵr o'r hidlydd aer.

3. Iro'r holl rannau symudol.

4. glanhau mewnol llwybr llif craidd magnetig.

dadfygio :

Pan fydd peiriant yn camweithio, mae'r sgrin arddangos yn dangos hysbysiad yn awtomatig. Cyfeiriwch at y cyfarwyddiadau i wirio sefyllfa'r silindr neu wirio golau dangosydd y synhwyrydd. Er enghraifft, os yw'r silindr yn y safle cefn ond bod golau'r synhwyrydd yn parhau i fod i ffwrdd, rhyddhewch y sgriwiau synhwyrydd ac addaswch y synhwyrydd nes bod y golau'n goleuo. Os bydd y broblem yn parhau, cysylltwch â'r gwneuthurwr.
